Das Kombisystem – entwickelt für maximale Flexibilität.
Eine Plattform. Zwei klinische Anwendungen.
Das evolution duo vereint Hämodynamik und Elektrophysiologie in einem System und bietet hohe Flexibilität für unterschiedliche klinische Anwendungen und Untersuchungen im Herzkatheterlabor.
Durch die Kombination von hämodynamischen Messungen und elektrophysiologischer Aufzeichnung auf einer gemeinsamen Plattform reduziert das evolution duo den Bedarf an separaten Systemen. So lässt sich das Herzkatheterlabor flexibel für hämodynamische und elektrophysiologische Untersuchungen nutzen und effizient an unterschiedliche klinische Anforderungen anpassen.
Beide Softwarelösungen bieten eine intuitive Bedienung und werden durch speziell abgestimmte Smart Keyboards ergänzt. Dadurch unterstützt das evolution duo einfache, effiziente und strukturierte Workflows in der Hämodynamik und Elektrophysiologie.
Smart. Precise. Reliable.
Entwickelt für die Hämodynamik
Von der Vitalparameterüberwachung bis zur hämodynamischen Analyse – evolution vereint alle relevanten Patientendaten auf einer intuitiven Plattform.
- Invasiver Blutdruck
- 12- Kanal EKG
- Nicht-invasiver Blutdruck
- SpO2
- Herzzeitvolumen (Thermodilution und Fick)
- Temperatur
- Atemfrequenz
- Berechnung und Visualisierung von Shunts, Stenosen und Klappenöffnungsflächen
- FFR (integrierbar oder Drittanbieterlösungen)
- Neonatale und pädiatrische Messungen
Integriertes Datenmanagement
Patientendaten, Kurven und Berichte zentral in einem intuitiven System verwalten – für eine nahtlose Dokumentation und langfristige Datenverfügbarkeit.
- Full-Disclosure Datenspeicherung
- Aufzeichnung und Speicherung von Signalkurven
- Umfassende Berichterstellung mit gespeicherten Daten, Analysen und Signalkurven
- Schnittstellen zu Krankenhaus-Informationssystemen (DICOM-Schnittstelle)
Entwickelt für die Elektrophysiologie
Der EP-TRACER® 2 verfügt über einen vollständig integrierten Stimulator, der die Stimulation vereinfacht und einen effizienten Workflow während der gesamten Untersuchung unterstützt.
- Präzise Darstellung intrakardialer Signale – wahlweise 20, 52 oder 84 bipolare intrakardiale Integrierter Stimulator
- Anbindung an PFA-, Kryo- und RF-Generatoren
- Drei verschiedene Ansichtsmodi
- Darstellung invasiver Blutdrucksignale
- Export kalibrierter Signale (in mV)
- Review-Funktion zur nachträglichen Signalanalyse
- Optionales CSP-Upgrade
Beispiel für den EP-Verstärker:
EP-TRACER® 70 (inkludiert 52 bipolare intrakardiale Eingänge)

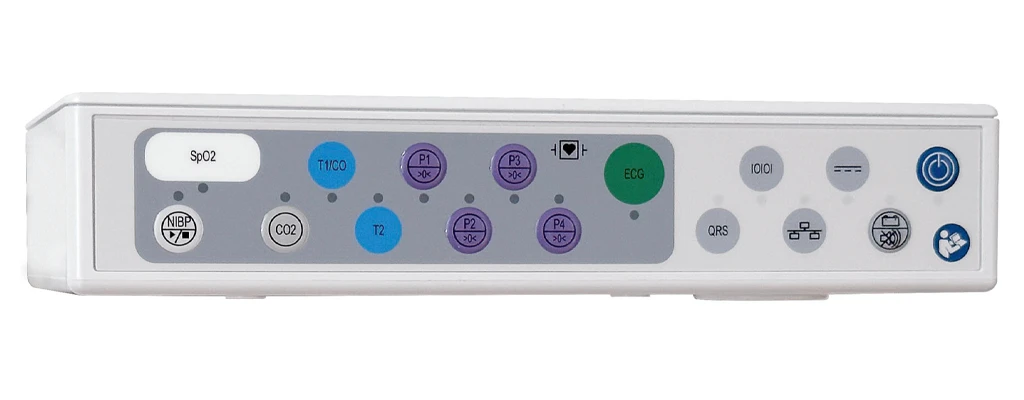

PB-3000
xxxx

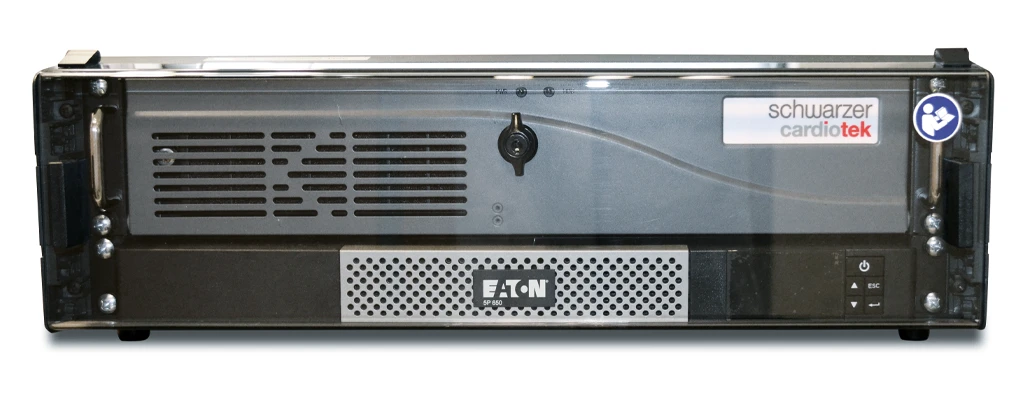

IT-Komponenten
- 2 x 24“ TFT-Monitore
- desinfizierbares Keyboard
- desinfizierbare Maus
- 19“ PC (64bit, Windows 10 IoT)
Optionen
- Vitalmonitor für Cardiac- Output, NiBP, SpO2
Verkabelung
- Kabel für Katheteranschlussboxen (ca. 3 m)
- 12-Kanal-EKG-Kabel
- Röntgentransparentes Verlängerungskabel

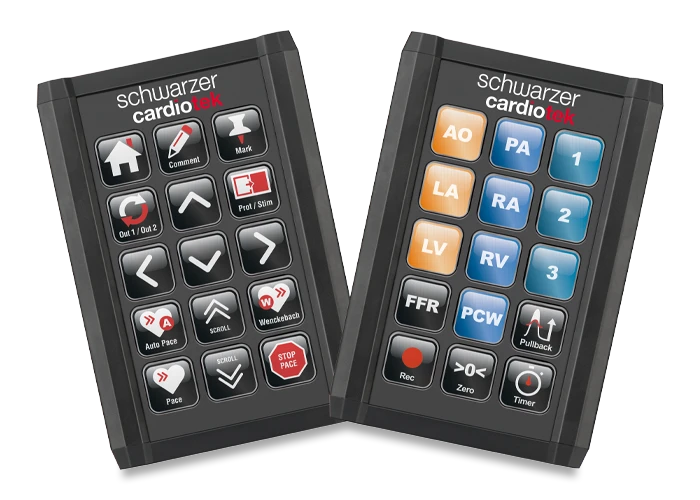

Von der ersten Anwendung an auf einfache Bedienung ausgelegt: Das Smart Keyboard verbindet intuitive Bedienung mit einer kurzen Einarbeitungszeit und unterstützt effiziente und sichere Workflows in der Hämodynamik und Elektrophysiologie.
Intuitive Symbole machen die wichtigsten Softwarefunktionen auf einen Blick verständlich und ermöglichen eine einfache Bedienung mit minimalem Schulungsaufwand.
- Intuitive Benutzeroberfläche
- One-Touch-Bedienung
- Kurze Einarbeitungszeit
Leonardo da Vinci

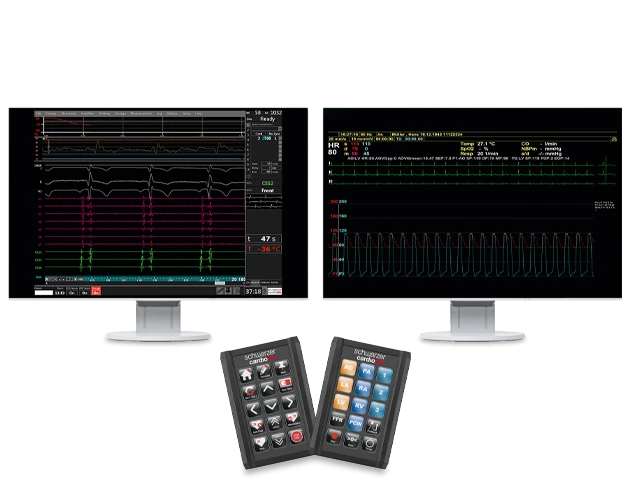

evolution duo
| Integrierte Verstärker – Hämo/EP | Größe: 240 x 125 x 52 / 265 x 200 x 65, 110 x 290 x 260 (mm) Gewicht: 920g / ca. 800g, 2,2 – 3,8 kg |
| Klassifikation gemäß Europäische Medizinproduktrichtlinie (93/42/EWG) |
Klasse IIb |
| Elektrische Sicherheit | Schutzklasse I |
| Patientensicherheit | Anwendungsteile des Typs CF (gemäß IEC 60601-1) |
| Oberflächen-EKG – Hämo/EP | Abtastfrequenz: 1000 Hz Ableitungen: I, II, III, aVL, aVR, aVF V1-V6 QRS-Amplitude: 0,15 … 10mV |
| Invasiver Blutdruck – Hämo | Anzahl der Eingänge: 4 Kanäle Abtastfrequenz: 500 Hz Anzeigeskala: 10, 25, 50, 100, 200, 400 mmHg |
| Analogausgang – Hämo | 2 Ausgänge Signalbereich: +/- 5 V QRS-Trigger: 1 – 25V; max. Verzögerung 35 ms |
|
Intrakardariales EKG – EP |
Anzahl Kanäle: 20/52/84 Input mode: bipolar oder unipolar Abtastrate: 1000 Hz |
|
Patientenableitstrom |
< 50 μA |
|
Backup Stimulationsmodul |
60 Schläge pro min an Out1-Out2 Stromstärke = 8mA (Out1), Stromstärke = 4mA (Out2); Pulsweite = 2msec |
| Stimulator
|
Stromstärke 0,5 – 25,5mA (anpassbar) Minimale Schrittweite 0,1 mA |
| Optionen – Hämo | |
| Cardiac Output | Abtastfrequenz: 250 Hz Auflösung: 0,01 l/min Messmethode: Thermodilution |
| SpO2 | 0-100% Messbereich Auflösung: 1% |
| NiBP | SYS: 25 bis 290 mmHg DIA: 15 bis 250 mmHg Auflösung: 1 mmHg |
| Normen | EN 60601-1:2006 + A1:2013 EN 60601-2-27:2014 EN 60601-2-34:2014 EN ISO 14971:2019 für weitere angewandte Normen siehe Begleitpapiere |
Weitere Produkte aus dem Bereich Kombinationslösungen Hämo-EP

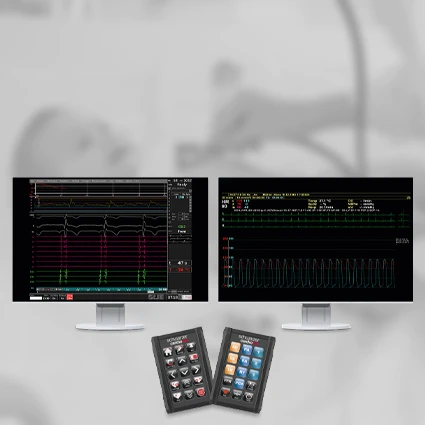

evolution duo natal
